| 是否进口：否 | 产地：中国 | 加工定制：否 |

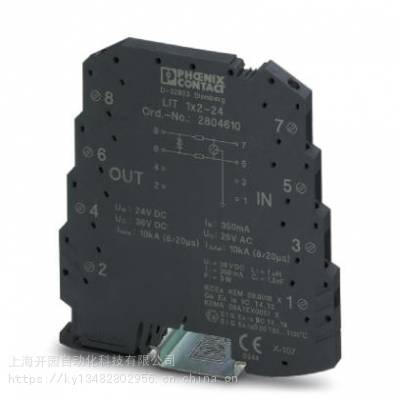

| 品牌：Phoenix/菲尼克斯 | 货号：2804610 | 型号：LIT 1X2-24 - 2804610 |
| 标称放电电流：5 kA | 响应时间：≤ 1 nss | 最大操作电压：36 V DC |
| 最大放电电流：10 kA | 温度范围：-40 °C ... 80 °C | 订货号：2804610 |
| 最小包装数：1 | 物料编号：2804610 | 是否跨境货源：否 |
| 规格：2804610 |
保护电路
| IEC 类别 | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| 额定电压 UN | 24 V DC |
| 持续工作电压UC | 36 V DC |
| 25 V AC | |
| 额定电流 | 350 mA (40 °C) |
| UC时，有效工作电流IC | ≤ 2 ?A |
| 残流IPE | ≤ 2 ?A |
| 标称放电电流In (8/20) ?s（线芯-线芯） | 5 kA |
| 标称放电电流In (8/20) ?s（线芯-地） | 5 kA |
| 脉冲放电电流Iimp (10/350) ?s（线芯-地） | 500 A |
| 1 kA (总) | |
| 总放电电流Itotal (8/20) ?s | 10 kA |
| 20 kA (1x) | |
| 放电电流Imax (8/20) ?s（线芯-线芯） | 10 kA |
| 放电电流Imax (8/20) ?s（线芯-地） | 10 kA |
| 20 kA (总) | |
| 额定功率脉冲电流lan（10/1000）?s（线芯-线芯） | 50 A |
| 额定功率脉冲电流lan（10/1000）?s（线芯-地） | 50 A |
| 100 A (总) | |
| 输出电压限值1 kV/?s（线芯-线芯）波峰 | ≤ 60 V |
| 输出电压限值1 kV/?s（线芯-地）波峰 | ≤ 650 V |
| 在In下的残压（线芯-线芯） | ≤ 70 V |
| 残压lan（10/1000）?s（导线-导线） | ≤ 50 V |
| 电压保护水平Up（线芯-线芯） | ≤ 70 V (C2 - 10 kV / 5 kA) |
| ≤ 50 V (C3 - 10 A) | |
| ≤ 55 V (C3 - 50 A) | |
| 电压保护水平Up（线芯-地） | ≤ 650 V (C1 - 500 V / 250 A) |
| ≤ 700 V (C2 - 10 kV / 5 kA) | |
| ≤ 650 V (C3 - 10 A) | |
| ≤ 700 V (C3 - 50 A) | |
| 响应时间tA（线芯-线芯） | ≤ 1 ns |
| 响应时间tA（线芯-地） | ≤ 100 ns |
| 输入衰减aE，对称 | 典型值 0.7 dB (1 MHz / 50 Ω) |
| 典型值 0.3 dB (350kHz/150Ω) | |
| 截止频率fg（3dB），50 Ω 对称系统 | 典型值 6 MHz |
| 截止频率fg（3dB），150 Ω 对称系统 | 典型值 2 MHz |
| 容量 | ≤ 1.3 nF (每条通道) |
| 每条路径的电阻 | 3.3 Ω ±20 % |
| 电涌保护故障报警 | 无 |
| 需要的备用保险丝 | 315 mA (T) |
| 电涌电流电阻（导线-导线） | C2 - 10 kV / 5 kA |
| C3 - 50 A | |
| 电涌电流电阻（导线-接地） | C1 - 1 kV / 500 A |
| C2 - 10 kV / 5 kA | |
| C3 - 50 A | |
| D1 - 500 A | |
| 交变电流载流量（线-地） | 5 A - 1 s |
