| 是否进口：否 | 产地：中国 | 加工定制：否 |

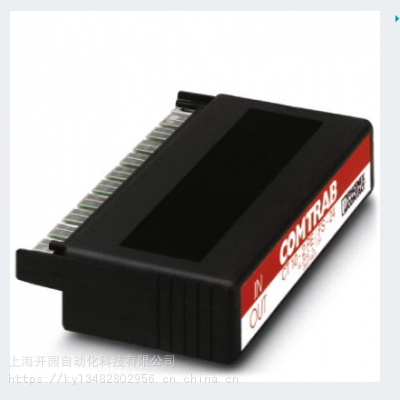

| 品牌：Phoenix/菲尼克斯 | 货号：2807968 | 型号：CT 10-2PE/FSR-24 - 2807968 |
| 标称放电电流：5 kA | 响应时间：≤ 1 nss | 最大操作电压：40 V DC |
| 最大放电电流：5 kA | 温度范围：-25 °C ... 75 °C | 订货号：2807968 |
| 最小包装数：1 | 物料编号：2807968 | 是否跨境货源：否 |
| 规格：2807968 |
保护电路
| IEC 类别 | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| 额定电压 UN | 24 V DC |
| 持续工作电压UC | 40 V DC |
| 28 V AC | |
| 额定电流 | 200 mA (25 °C) |
| UC时，有效工作电流IC | ≤ 5 ?A (a-b) |
| 残流IPE | ≤ 1 ?A (每路径) |
| 标称放电电流In (8/20) ?s（线芯-线芯） | 5 kA |
| 标称放电电流In (8/20) ?s（线芯-地） | 5 kA |
| 总放电电流Itotal (8/20) ?s | 10 kA |
| 放电电流Imax (8/20) ?s（线芯-线芯） | 5 kA |
| 放电电流Imax (8/20) ?s（线芯-地） | 5 kA |
| 输出电压限值1 kV/?s（线芯-线芯）波峰 | ≤ 95 V |
| 输出电压限值1 kV/?s（线芯-地）波峰 | ≤ 650 V |
| 输出电压限值1 kV/?s（线芯-线芯）静态 | ≤ 60 V |
| 输出电压限值1 kV/?s（线芯-地）静态 | ≤ 650 V |
| 在In下的残压（线芯-线芯） | ≤ 55 V |
| 响应时间tA（线芯-线芯） | ≤ 1 ns |
| 响应时间tA（线芯-地） | ≤ 100 ns |
| 输入衰减aE，对称 | 1.5 dB (2 MHz / 50 Ω) |
| 0.6 dB (1 MHz / 150 Ω) | |
| 0.2 dB (100 kHz / 600 Ω) | |
| 输入衰减aE，非对称 | |
| 截止频率fg（3dB），50 Ω 对称系统 | 7 MHz (典型值) |
| 截止频率fg（3dB），150 Ω 对称系统 | 4 MHz (典型值) |
| 截止频率fg（3dB），600 Ω 对称系统 | 900 kHz (典型值) |
| 电容（线芯-线芯） | 1.1 nF (f=1 MHz / VR= 0 V) |
| 电容（线芯-地） | 1 pF (典型值) |
| 每条路径的电阻 | 10 Ω ±10 % |
| 电涌保护故障报警 | 无 |
| 需要的备用保险丝 | 200 mA |
| 电涌电流电阻（导线-导线） | C1 - 1 kV / 500 A |
| C2 - 10 kV / 5 kA | |
| C3 - 100 A | |
| 电涌电流电阻（导线-接地） | C1 - 1 kV / 500 A |
| C2 - 10 kV / 5 kA | |
| C3 - 100 A | |
| D1 - 2.5 kA |
