产品特性:防雷器 | 是否进口:否 | 产地:中国 |
加工定制:否 | 品牌:Phoenix/菲尼克斯 | 货号:2800038 |

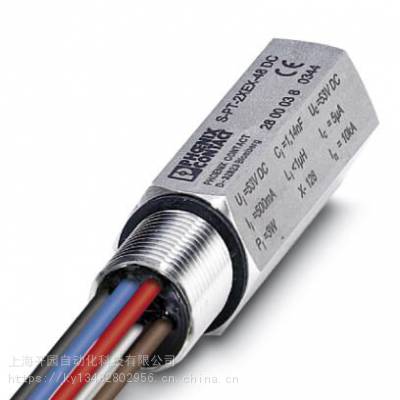

型号:S-PT-2XEX-48DC | 标称放电电流:10 kA | 响应时间:≤ 1 nss |
最大操作电压:53 V DC | 最大放电电流:10 kA | 温度范围:-40 °C ... 80 °C |
订货号:2800038 | 最小包装数:1 | 物料编号:2800038 |
是否跨境货源:否 | 规格:菲尼克斯防雷器 |
保护电路
IEC 类别 | C1 |
---|---|
C2 | |
C3 | |
D1 | |
额定电压 UN | 48 V DC |
持续工作电压UC | 53 V DC |
37 V AC | |
UC时,有效工作电流IC | ≤ 5 ?A |
残流IPE | ≤ 2 ?A |
标称放电电流In (8/20) ?s(线芯-线芯) | 170 A |
标称放电电流In (8/20) ?s(线芯-地) | 10 kA |
脉冲放电电流Iimp (10/350) ?s | 1 kA |
总放电电流Itotal (8/20) ?s | 20 kA |
总放电电流Itotal(10/350) ?s | 2 kA |
额定功率脉冲电流lan(10/1000)?s(线芯-线芯) | 34 A |
输出电压限值1 kV/?s(线芯-线芯)波峰 | ≤ 85 V |
输出电压限值1 kV/?s(线芯-地)波峰 | ≤ 1.1 kV |
输出电压限值1 kV/?s(线芯-线芯)静态 | ≤ 80 V |
电压保护水平Up(线芯-线芯) | ≤ 80 V (C3 - 10 A) |
电压保护水平Up(线芯-地) | ≤ 1.1 kV (C3 - 100 A) |
≤ 1.1 kV (C1 - 1 kV/500 A) | |
≤ 1.2 kV (C2 - 10 kV / 5 kA) | |
响应时间tA(线芯-线芯) | ≤ 1 ns |
响应时间tA(线芯-地) | ≤ 100 ns |
输入衰减aE,对称 | 典型值 0.1 dB (1 MHz / 50 Ω) |
典型值 0.1 dB (500kHz/150Ω) | |
截止频率fg(3dB),50 Ω 对称系统 | 典型值 6 MHz |
截止频率fg(3dB),150 Ω 对称系统 | 典型值 3 MHz |
电容(线芯-线芯) | 典型值 1 nF |
电容(线芯-地) | 典型值 5 pF |
电涌保护故障报警 | 无 |
电涌电流电阻(导线-导线) | C3 - 10 A |
电涌电流电阻(导线-接地) | C1 - 1 kV / 500 A |
C2 - 10 kV / 5 kA | |
C3 - 100 A | |
D1 - 1 kA | |
交变电流载流量(线-地) | 10 A - 1 s |
返回顶部
接线数据
连接方式 | 单线 |
---|
