| 产品特性：不间断电源 | 是否进口：否 | 产地：德国 |

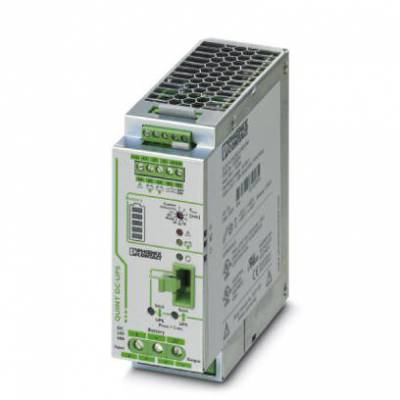

| 品牌：菲尼克斯 | 型号：QUINT-UPS/ 24DC/ 24DC/20 | 适用范围：电工电气 |
| 电源名称：不间断电源 | 输出电流：1A | 输入电压：1V |
| 输出电压：1V | 输出功率：1W | 频率范围：1HZ |
| 产品认证：1 | 物料编号：2320238 | 加工定制：否 |
| 特色服务：不间断电源 |
尺寸
| 宽度 | 40 mm |
|---|---|
| 高度 | 130 mm |
| 深度 | 125 mm |
| 备用端子宽度 | 123 mm |
| 备用端子高度 | 130 mm |
| 备用装配视图 | 43 mm |
| 左侧/右侧安装距离 | 5 mm / 5 mm |
| 顶部/底部安装距离 | 50 mm / 50 mm |
返回顶部
环境条件
| 保护等级 | IP20 |
|---|---|
| 环境温度（运行） | -25 °C ... 70 °C |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 允许的相对湿度（操作） | ≤ 95 % (25 °C，无冷凝) |
| 气候等级 | 3K3（符合EN 60721标准） |
返回顶部
输入数据
| 输入电压 | 24 V DC |
|---|---|
| 额定输入电压 | 24 V DC |
| 输入电压范围 | 18 V DC ... 30 V DC |
| 电流损耗（） | 32.9 A (对大，干线操作) |
| 电流损耗（充电过程） | 6.9 A (充电中，干线操作) |
| 固定备份阈值 | ≤ 22 V DC |
| 可变连接阈值 | 1 V/0.1 s |
返回顶部
输出数据（24 V DC干线运行）
| 额定输出电压 | 24 V DC |
|---|---|
| 输出电压范围（取决于输入电压） | 18 V DC ... 30 V DC |
| 额定输出电流（IN） | 20 A (-25 °C ... 60 °C) |
| POWER BOOST (IBoost) | 26 A (-25 °C ... 40 °C) |
| 选择性熔断 (ISFB) | 120 A (-25 °C ... 60 °C) |
返回顶部
输出数据（24 V DC电池运行）
| 额定输出电压 | 24 V DC |
|---|---|
| 输出电压范围 | 19.2 V DC ... 27.6 V DC (UOUT = UBAT - 0,5 V DC) |
| 额定输出电流（IN） | 20 A (-25 °C ... 60 °C) |
| POWER BOOST (IBoost) | 27 A (-25 °C ... 40 °C) |
| 选择性熔断 (ISFB) | 120 A (-25 °C ... 60 °C) |
返回顶部
一般输出数据
| 效率 | > 98 % (干线操作，带充电电源存储设备) |
|---|
返回顶部
常规
| IQ技术 | 是 |
|---|---|
| 净重 | 0.6 kg |
| 保护等级 | III |
| MTBF (IEC 61709, SN 29500) | > 500000 h (40 °C) |
| 安装位置 | 水平DIN导轨NS35，EN60715 |
| 组装说明 | 可并排安装： 水平 5 mm， 垂直 5 cm |
返回顶部
连接数据，输入
| 连接方式 | 螺钉连接 |
|---|---|
| 刚性导线最小横截面 | 0.2 mm? |
| 刚性导线横截面 | 6 mm? |
| 柔性导线最小横截面 | 0.2 mm? |
| 柔性导线横截面 | 4 mm? |
| 最小导线横截面AWG | 12 |
| 导线横截面AWG | 10 |
| 剥线长度 | 8 mm |
| 螺纹 | M4 |
