| 产品特性：Inline模块 | 类型：电机控制 | 品牌：菲尼克斯 |

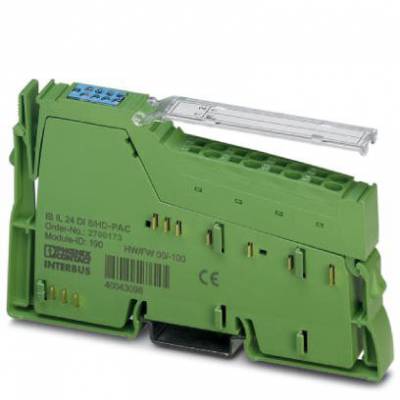

| 型号：IB IL 24 DI8/HD-PAC | 处理器速度：2 | 电源电流：1 |
| 电源电压：1 | 功率：1 | 用途：电工电气 |
| 特色服务：1 | 批号：1 | 种类：Inline模块 |
尺寸
| 尺寸图 |
|
|---|---|
| 宽度 | 12.2 mm |
| 高度 | 119.8 mm |
| 深度 | 71.5 mm |
| 关于尺寸数据的注意事项 | 外壳尺寸 |
返回顶部
环境条件
| 环境温度（运行） | -25 °C ... 55 °C |
|---|---|
| 环境温度（存放/运输） | -25 °C ... 85 °C |
| 允许湿度（运行） | 10 % ... 95 % (无冷凝) |
| 允许湿度（存放/运输） | 10 % ... 95 % (无冷凝) |
| 空气压力（运行） | 70 kPa ... 106 kPa (可达海拔3000 m) |
| 空气压力（存放/运输） | 70 kPa ... 106 kPa (可达海拔3000 m) |
| 保护等级 | IP20 |
返回顶部
概述
| 安装类型 | DIN导轨 |
|---|---|
| 颜色 | 绿色 |
| 净重 | 60 g |
| 关于重量规格的注意事项 | 带连接器 |
| 操作模式 | 过程数据为1个字节 |
返回顶部
接口
| 名称 | Inline本地总线 |
|---|---|
| 数目 | 2 |
| 连接方式 | Inline数据跨接块 |
| 传输速度 | 500 kBit/s |
返回顶部
Inline电位
| 名称 | 通信电源(UL) |
|---|---|
| 电源电压 | 7.5 V DC (通过电源跨接) |
| 电流损耗 | 30 mA |
| 功耗 | 0.225 W |
| 名称 | 分段回路电源(US) |
| 电源电压 | 24 V DC (通过电源跨接) |
| 电源电压范围 | 19.2 V DC ... 30 V DC (包括所有公差，包括纹波) |
| 电流损耗 | 5.5 mA |
| 功耗 | 0.8 W (完整模块) |
返回顶部
数字输入
| 输入名称 | 数字输入 |
|---|---|
| 输入说明 | EN 61131-2 型号1和3 |
| 连接方式 | 回拉式弹簧连接 |
| 连接系统 | 1线制 |
| 输入数量 | 8 |
| 典型响应时间 | 1 ms |
| 额定输入电压 UIN | 24 V DC |
| 额定输入电流 UIN | 典型值 2.4 mA |
| 输入电压 | 24 V DC |
| 输入电压范围，"0"信号 | -3 V DC ... 5 V DC |
| 输入电压范围，"1"信号 | 11 V DC ... 30 V DC |
| 每个通道的典型输入电流 | 2.4 mA |
| 0到1信号切换延迟时间 | 1 ms |
| 1到0信号切换延迟时间 | 1 ms |
返回顶部
电隔离
| 试验区段 | 7.5 V电源（总线逻辑）/24 V电源（I/O） 500 V AC 50 Hz 1 min. |
|---|---|
| 7.5V电源（总线逻辑）/功能接地 500 V AC 50 Hz 1 min. | |
| 24 V电源（I/O）/功能接地 500 V AC 50 Hz 1 min. |
