| 产品特性：执行器电缆 | 是否进口：否 | 产地：德国 |

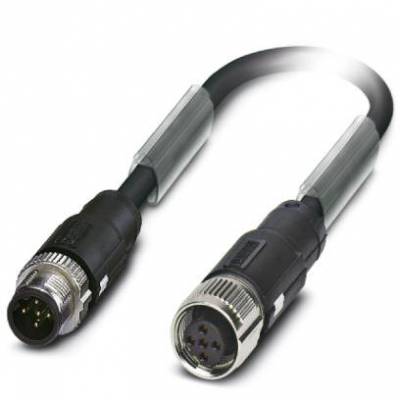

| 品牌：菲尼克斯 | 型号：SAC-5P-MSB/0,13-PUR/FSB SCO SH | 线芯材质：CCA |
| 电压等级：超高压电缆（275～800千伏） | 绝缘材料：塑料绝缘电力电缆 | 芯数：1 |
| 护套材质：1 | 电线最大外径：1mm | 绝缘厚度：1mm |
| 标称截面：1mm | 用途：电工电气 | 产品认证：AAA |
| 物料编号：1518478 | 净重：1 | 额定电压：1 |
| 颜色：1 | 每卷长度：1 |
尺寸
| 电缆长度 | 0.13 m |
|---|
返回顶部
环境条件
| 环境温度（运行） | -25 °C ... 90 °C (针式/孔式) |
|---|---|
| -25 °C ... 90 °C (针式/孔式) | |
| 保护等级 | IP65 |
| IP67 |
返回顶部
常规
| 40 °C时的额定电流 | 4 A |
|---|---|
| 额定电压 | 48 V AC |
| 60 V DC | |
| 位数 | 5 |
| 绝缘电阻 | ≥ 100 MΩ |
| 防插错编码 | B - 反向 |
| 状态显示 | 否 |
| 保护电路/组件 | 未接线 |
| 过电压等级 | II |
| 污染等级 | 3 |
| 插／拔周期 | ≥ 100 |
返回顶部
材料
| 阻燃等级，符合UL 94 | HB |
|---|---|
| 接触件材料 | CuSn |
| 材料接触表面 | Ni/Au |
| 接触件载体材料 | TPU GF |
| 夹具本体材料 | TPU，阻燃性高，具自熄灭性质 |
| 螺圈材料 | 锌铸，镀镍 |
| 密封材料 | NBR |
返回顶部
电缆
| 电缆缩略语 | Li9Y-V1-C-V1-11Y |
|---|---|
| 导线横截面 | 0.34 mm? |
| AWG，信号线 | 22 |
| 导线结构 信号线 | 42x 0.10 mm |
| 线芯直径（包含绝缘层） | 1.27 mm ±0.02 mm |
| 厚度，绝缘 | 大约 0.21 mm (线芯绝缘) |
| 大约 0.8 mm (电缆外部保护层) | |
| 电线颜色 | 棕色、白色、蓝色、黑色、灰色 |
| 总绞线 | 5根线芯绞合在填充线芯上 |
| 屏蔽 | 铜质屏蔽网 |
| 光缆屏蔽盖板 | 85 % |
| 电缆外径 | 5.90 mm |
| 最小弯曲半径，固定式安装 | 59 mm |
| 最小弯曲半径，移动式安装 | 59 mm |
| 弯折次数 | 4000000 |
| 弯曲半径 | 59 mm |
| 横向轨迹 | 10 m |
| 横向速度 | 3 m/s |
| 加速度 | 10 m/s? |
| 电缆重量 | 48 kg/km |
| 外护套，颜色 | 黑-灰色 RAL 7021 |
| 外护套，材料 | PUR |
| 填充层材料 | PE |
| 导线绝缘材料 | PP |
| 导线材料 | 铜质绞合线 |
| 绝缘电阻 | ≥ 100 GΩ*km |
| 导线电阻 | 58 Ω/km |
| 电缆标称电压 | 300 V |
| 电缆测试电压 | 3000 V |
| 环境温度（运行） | -25 °C ... 80 °C (电缆，固定式安装) |
| -5 °C ... 80 °C (电缆，活动式安装) |
