| 是否进口：否 | 产地：中国 | 加工定制：否 |

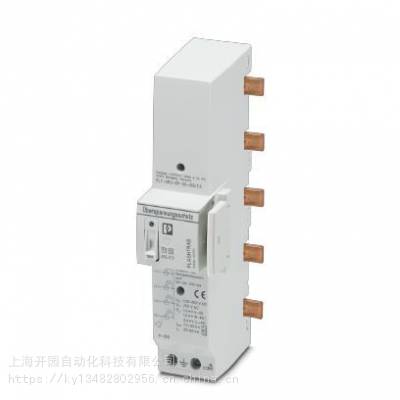

| 品牌：Phoenix/菲尼克斯 | 货号：1074741 | 型号：FLT-SEC-ZP-3S-255/7,5 - 1074741 |
| 标称放电电流：20 kA | 响应时间：≤ 100 nss | 最大操作电压：255 V AC |
| 温度范围：-40 °C ... 80 °C | 订货号：1074741 | 最小包装数：1 |
| 物料编号：1074741 | 规格：1074741 |
保护电路
| 额定电压UN | 230/400 V AC (TN-S) |
|---|---|
| 230/400 V AC (TT) | |
| 额定频率fN | 50 Hz (60 Hz) |
| 持续工作电压UC | 255 V AC |
| 残流IPE | ≤ 5 ?A |
| 标称放电电流In (8/20) ?s (L-N) | 20 kA |
| 标称放电电流In (8/20) ?s (L-PE) | 20 kA |
| 标称放电电流In (8/20) ?s (N-PE) | 80 kA |
| 冲击电流 (10/350) ?s (L-N)，电荷量 | 3.75 As |
| 冲击电流 (10/350) ?s (L-N)，特征能量 | 15 kJ/Ω |
| 冲击电流 (10/350) ?s (L-N)，电流峰值Iimp | 7.5 kA |
| 冲击电流 (10/350) ?s (L-PE)，电荷量 | 3.75 As |
| 冲击电流 (10/350) ?s (L-PE)，特征能量 | 15 kJ/Ω |
| 冲击电流 (10/350) ?s (L-PE)，电流峰值Iimp | 7.5 kA |
| 冲击电流 (10/350) ?s (N-PE)，电荷量 | 15 As |
| 冲击电流 (10/350) ?s (N-PE)，特征能量 | 225 kJ/Ω |
| 冲击电流 (10/350) ?s (N-PE)，电流峰值Iimp | 30 kA |
| 额定断开续流值 Ifi (L-N) | 25 kA |
| 额定断开续流值 Ifi (L-PE) | 25 kA |
| 额定断开续流值 Ifi (N-PE) | 100 A |
| 额定短路电流ISCCR | 25 kA |
| 电压保护水平Up (L-N) | ≤ 1.5 kV |
| 电压保护水平Up (L-PE) | ≤ 2 kV |
| 电压保护水平Up (N-PE) | ≤ 1.5 kV |
| UT下的TOV动作（L-N） | 337 V AC (5 秒 / 耐受模式) |
| 442 V AC (120 分钟 / 安全失效模式) | |
| UT下的TOV动作（L-PE） | 442 V AC (120 分钟 / 耐受模式) |
| 1455 V AC (200 ms / 耐受模式) | |
| UT下的TOV动作（N-PE） | 1200 V AC (200 ms / 耐受模式) |
| 响应时间tA | ≤ 100 ns |
| 备用保险丝，带有支线接线 | 250 A (gG) |
返回顶部
接线参数
| 连接方式 | 螺钉连接 |
|---|---|
| 螺纹 | M5 |
| 紧固力矩 | 4.5 Nm |
| 剥线长度 | 18 mm |
| 柔性导线横截面 | 2.5 mm? ... 35 mm? |
| 硬导线横截面 | 2.5 mm? ... 35 mm? |
