| 是否进口：否 | 产地：中国 | 加工定制：否 |

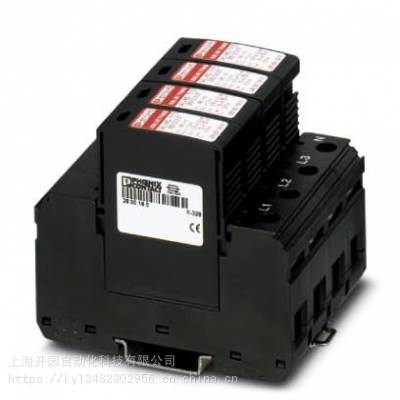

| 品牌：Phoenix/菲尼克斯 | 货号：2800645 | 型号：VAL-MS-T1/T2 335/12.5/4+0 - 2800645 |
| 标称放电电流：12.5 kA | 响应时间：≤ 25 nss | 最大操作电压：335 V AC |
| 最大放电电流：50 kA | 温度范围：-40 °C ... 80 °C | 订货号：2800645 |
| 最小包装数：1 | 物料编号：2800645 | 是否跨境货源：否 |
| 规格：2800645 |
保护电路
| 额定电压UN | 240/415 V AC (TN-S) |
|---|---|
| 额定频率fN | 50 Hz (60 Hz) |
| 持续工作电压UC | 335 V AC |
| 额定负载电流IL | 80 A |
| 残流IPE | ≤ 3.2 mA |
| 待机功耗 PC | ≤ 1080 mVA |
| 标称放电电流In (8/20) ?s | 12.5 kA |
| 放电电流 Imax (8/20) ?s | 50 kA |
| 冲击放电电流（10/350）?s，充电 | 6.5 As |
| 冲击电流 (10/350) ?s，特征能量 | 39 kJ/Ω |
| 冲击电流 (10/350) ?s (L-N)，电流峰值Iimp | 12.5 kA |
| 总放电电流Itotal (8/20) ?s | 200 kA |
| 总放电电流Itotal (10/350) ?s | 50 kA |
| 额定短路电流ISCCR | 25 kA |
| 电压保护水平Up | ≤ 1.2 kV |
| ≤ 1.6 kV (30 kA - 8/20 ?s) | |
| 残压Ures | ≤ 1.2 kV (In时) |
| ≤ 1.1 kV (10 kA时) | |
| ≤ 1 kV (5 kA时) | |
| ≤ 0.9 kV (3 kA时) | |
| UT下的TOV动作 | 415 V AC (5 秒 / 耐受模式) |
| 457 V AC (120 分钟 / 安全失效模式) | |
| 响应时间tA | ≤ 25 ns |
| 备用保险丝，带有V型连接线 | 80 A (gG - 16 mm?) |
| 备用保险丝，带有支线接线 | 160 A (gG) |
返回顶部
接线参数
| 连接方式 | 螺钉连接 |
|---|---|
| 螺纹 | M5 |
| 紧固力矩 | 3 Nm (1.5 mm? ... 16 mm?) |
| 4.5 Nm (25 mm? ... 35 mm?) | |
| 剥线长度 | 16 mm |
| 柔性导线横截面 | 1.5 mm? ... 25 mm? |
| 硬导线横截面 | 1.5 mm? ... 35 mm? |
| 可连接导向横截面 AWG | 15 ... 2 |
| 连接方式 | 叉形电缆端头 |
| 柔性导线横截面 | 1.5 mm? ... 16 mm? |
返回顶部
UL规格
| SPD型号 | 4CA |
|---|---|
| 持续工作电压MCOV（L-L） | 670 V AC |
| 持续工作电压MCOV（L-N） | 670 V AC |
| 持续工作电压MCOV（L-G） | 335 V AC |
| 持续工作电压MCOV（N-G） | 335 V AC |
| 标称工作电压 | 415/240 V AC |
| 保护通道 | L-L |
| L-N | |
| L-G | |
| N-G | |
| 电源分配系统 | Wye |
| 额定频率 | 50/60 Hz |
| 实测限制电压 MLV (L-L) | 3650 V |
| 实测限制电压 MLV（L-N） | 3650 V |
| 实测限制电压 MLV (L-G) | 2630 V |
| 实测限制电压 MLV（N-G） | 2630 V |
| 额定放电电流 In (L-L) | 20 kA |
| 额定放电电流 In (L-N) | 20 kA |
| 额定放电电流 In (L-G) | 20 kA |
| 额定放电电流 In (N-G) | 20 kA |
