| 是否进口：否 | 产地：中国 | 加工定制：否 |

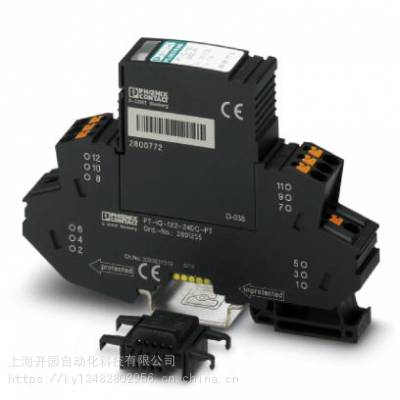

| 品牌：Phoenix/菲尼克斯 | 货号：2801255 | 型号：PT-IQ-1X2-24DC-PT - 2801255 |
| 标称放电电流：10 kA | 响应时间：≤ 1 nss | 最大操作电压：30 V DC |
| 最大放电电流：20 kA | 温度范围：-40 °C ... 70 °C | 订货号：2801255 |
| 最小包装数：1 | 物料编号：2801255 | 是否跨境货源：否 |
| 规格：2801255 |
保护电路
| IEC 类别 | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| 额定电压 UN | 24 V DC |
| 持续工作电压UC | 30 V DC |
| 21 V AC | |
| 额定电流 | 1000 mA (40 °C) |
| UC时，有效工作电流IC | ≤ 1 mA (在信号回路内) |
| 残流IPE | ≤ 2 ?A (每个信号回路) |
| 标称放电电流In (8/20) ?s（线芯-线芯） | 10 kA |
| 标称放电电流In (8/20) ?s（线芯-地） | 10 kA |
| 脉冲放电电流Iimp (10/350) ?s（线芯-地） | 2.5 kA |
| 总放电电流Itotal (8/20) ?s | 20 kA |
| 电压保护水平Up（线芯-线芯） | ≤ 80 V (C1 - 1 kV/500 A) |
| ≤ 130 V (C2 - 10 kV / 5 kA) | |
| ≤ 55 V (C3 - 25 A) | |
| ≤ 60 V (C3 - 100 A) | |
| 电压保护水平Up（线芯-地） | ≤ 600 V (C1 - 1 kV/500 A) |
| ≤ 750 V (C2 - 10 kV / 5 kA) | |
| ≤ 700 V (C3 - 25 A) | |
| ≤ 800 V (C3 - 100 A) | |
| 电压防护等级Up静态（线芯-线芯） | ≤ 65 V (C1 - 1 kV/500 A) |
| 电压防护等级Up静态（线芯-接地） | ≤ 60 V (C2 - 10 kV / 5 kA) |
| ≤ 40 V (C3 - 25 A) | |
| ≤ 100 V (C3 - 100 A) | |
| 响应时间tA（线芯-线芯） | ≤ 1 ns |
| 响应时间tA（线芯-地） | ≤ 100 ns |
| 输入衰减aE，对称 | 典型值 0.3 dB (≤ 270 kHz/150 Ω) |
| 截止频率fg（3dB），150 Ω 对称系统 | 典型值 1.1 MHz |
| 电容（线芯-线芯） | 典型值 2 nF |
| 每条路径的电阻 | 1.2 Ω ±5 % |
| 电涌保护故障报警 | 视觉，多阶段 |
| 需要的备用保险丝 | 1 A (FF) |
| 电涌电流电阻（导线-导线） | C1 - 1 kV / 500 A |
| C2 - 10 kV / 5 kA | |
| C2 - 10 kA | |
| C3 - 100 A | |
| 电涌电流电阻（导线-接地） | C1 - 1 kV / 500 A |
| C2 - 10 kV / 5 kA | |
| C2 - 10 kA | |
| C3 - 100 A | |
| D1 - 2.5 kA | |
| 脉冲复位时间（导线-导线） | ≤ 4000 ms |
| 脉冲复位时间（导线-接地） | ≤ 2600 ms |
