| 是否进口：否 | 产地：中国 | 加工定制：否 |

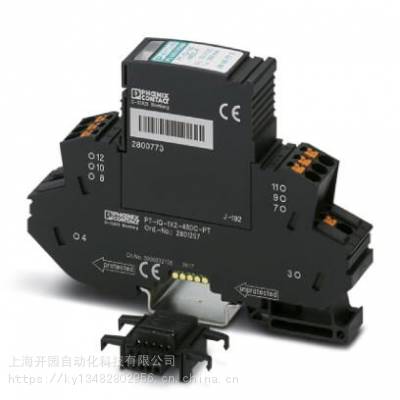

| 品牌：Phoenix/菲尼克斯 | 货号：2801257 | 型号：PT-IQ-1X2-48DC-PT - 2801257 |
| 标称放电电流：10 kA | 响应时间：≤ 1 nss | 最大操作电压：53 V DC |
| 最大放电电流：10 kA | 温度范围：-40 °C ... 70 °C | 订货号：2801257 |
| 最小包装数：1 | 物料编号：2801257 | 是否跨境货源：否 |
| 规格：2801257 |
保护电路
| IEC 类别 | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| 额定电压 UN | 48 V DC |
| 持续工作电压UC | 53 V DC |
| 37 V AC | |
| 额定电流 | 300 mA |
| UC时，有效工作电流IC | ≤ 5 ?A (在信号回路内) |
| 残流IPE | ≤ 2 ?A (每个信号回路) |
| 标称放电电流In (8/20) ?s（线芯-线芯） | 10 kA |
| 标称放电电流In (8/20) ?s（线芯-地） | 10 kA |
| 脉冲放电电流Iimp (10/350) ?s（线芯-地） | 2.5 kA |
| 总放电电流Itotal (8/20) ?s | 20 kA |
| 电压保护水平Up（线芯-线芯） | ≤ 100 V (C1 - 1 kV/500 A) |
| ≤ 150 V (C2 - 10 kV / 5 kA) | |
| ≤ 90 V (C3 - 25 A) | |
| ≤ 95 V (C3 - 100 A) | |
| 电压保护水平Up（线芯-地） | ≤ 600 V (C1 - 1 kV/500 A) |
| ≤ 750 V (C2 - 10 kV / 5 kA) | |
| ≤ 700 V (C3 - 25 A) | |
| ≤ 800 V (C3 - 100 A) | |
| 电压防护等级Up静态（线芯-接地） | ≤ 60 V (C2 - 10 kV / 5 kA) |
| ≤ 40 V (C3 - 25 A) | |
| ≤ 100 V (C3 - 100 A) | |
| 响应时间tA（线芯-线芯） | ≤ 1 ns |
| 响应时间tA（线芯-地） | ≤ 100 ns |
| 输入衰减aE，对称 | 典型值 0.3 dB (≤ 450 kHz/150 Ω) |
| 截止频率fg（3dB），150 Ω 对称系统 | 典型值 1.9 MHz |
| 电容（线芯-线芯） | 典型值 1.5 nF |
| 每条路径的电阻 | 1.2 Ω ±5 % |
| 电涌保护故障报警 | 视觉，多阶段 |
| 需要的备用保险丝 | 315 mA (FF) |
| 电涌电流电阻（导线-导线） | C1 - 1 kV / 500 A |
| C2 - 10 kV / 5 kA | |
| C2 - 10 kA | |
| C3 - 100 A | |
| 电涌电流电阻（导线-接地） | C1 - 1 kV / 500 A |
| C2 - 10 kV / 5 kA | |
| C2 - 10 kA | |
| C3 - 100 A | |
| D1 - 2.5 kA | |
| 脉冲复位时间（导线-导线） | ≤ 300 ms |
| 脉冲复位时间（导线-接地） | ≤ 4000 ms |
返回顶部
接线数据
| 连接方式 | 直插式连接 |
|---|---|
| 剥线长度 | 10 mm |
| 柔性导线横截面 | 0.2 mm? ... 2.5 mm? |
| 硬导线横截面 | 0.2 mm? ... 4 mm? |
| 可连接导向横截面 AWG | 24 ... 12 |
返回顶部
连接，等电位连接
| 连接方式 | DIN导轨 NS35 |
|---|
